智慧電廠-高壓電氣設備狀態在線監測系統

一、概述

    智慧電廠OnSage高壓電氣設備狀態在線監測系統是一套數字化、智能化、網絡化的分層分布式監測系統。

    該系統根據監測對象的不同分成數個子系統：變壓器油中溶解氣體在線監測裝置系統、變壓器鐵芯/夾件接地電流在線監測裝置系統、氧化鋅避雷器在線監測裝置系統、容性設備絕緣狀態在線監測裝置系統、變壓器光纖光柵測溫在線監測裝置系統、高壓開關柜光纖光柵測溫在線監測裝置系統、高壓電纜在線監測裝置系統、局部放電在線監測裝置系統、直流電源在線監測預警系統等。各監測子系統監測的數據精度高、重復性強，能可靠地反映設備運行的實時狀態。

    OnSage高壓電氣設備狀態在線監測系統能為發電行業高壓電氣設備狀態評價、風險分析、故障診斷、檢修策略提供技術支撐，是智慧電廠建設的堅實核心基礎之一。

二、總體架構

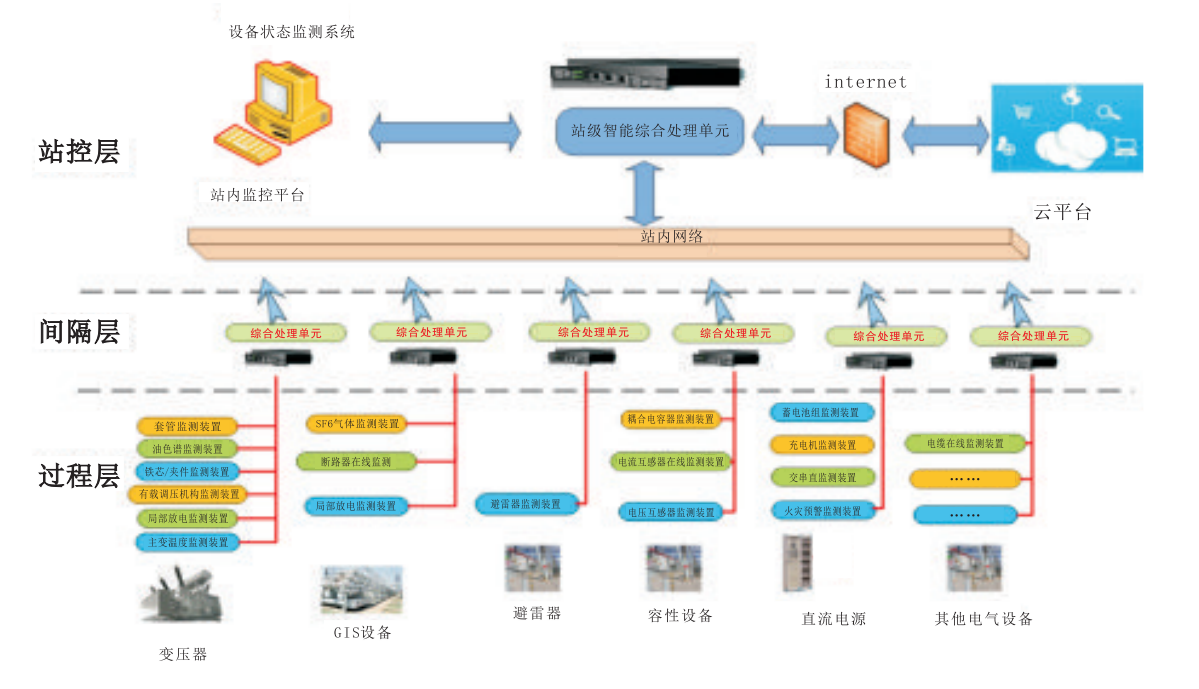

    OnSage高壓電氣設備狀態在線監測系統是一套數字化、智能化、網絡化的分層分布式監測系統。該系統采用三層部署，即在過程層部署數字化的監測單元、在間隔層部署智能IED、在站控層部署分析、診斷、決策專家系統。

    層為數據采集層，由配置在被監測設備的數據采集子系統組成，是發電廠升壓站在線監測架構的基礎，完成高壓電氣設備監測量的信號采集、處理、分析，得到高壓設備運行狀態的特征量，并將此特征量數據上傳至第二層管理層。

    第二層為管理層，由數據服務器和系統軟件組成，完成監測數據收集、存儲、分析；根據設定的判據來判定高壓設備的健康狀態，并向用戶層提供數據服務服務包括查詢監測數據、設備運行狀態、運行狀態變化趨勢、預警信息，報表打印，同時用戶也可以對監測的數據進行分類管理。

    第三層為用戶層，由配置在各地的用戶終端設備組成，包含PC端、個人端。給用戶提供實際操作管理工具界面，給用戶提供設備管理，數據分析，運維檢修指導決策等專家意見等。系統將設置不同的等級，每個等級訪問數據服務器的權限不同，能訪問和查詢的內容也不同。

    OnSage高壓電氣設備狀態在線監測系統是一套開放的、兼容性很強的系統。該系統接口配置齊全、協議接口豐富，能滿足各種在線監測裝置的接入要求。實現對設備的狀態數據實時監測，及時發現設備隱患，把現行的故障搶修、計劃檢修、定期實驗逐步轉化成狀態檢修，減輕巡視檢查和維護檢修工作量，及時發現設備潛在故障，有效降低設備維護檢修費用，避免造成巨大的經濟損失，終實現全壽命周期管理，節能、增效、提質！



三、部分現場應用圖片

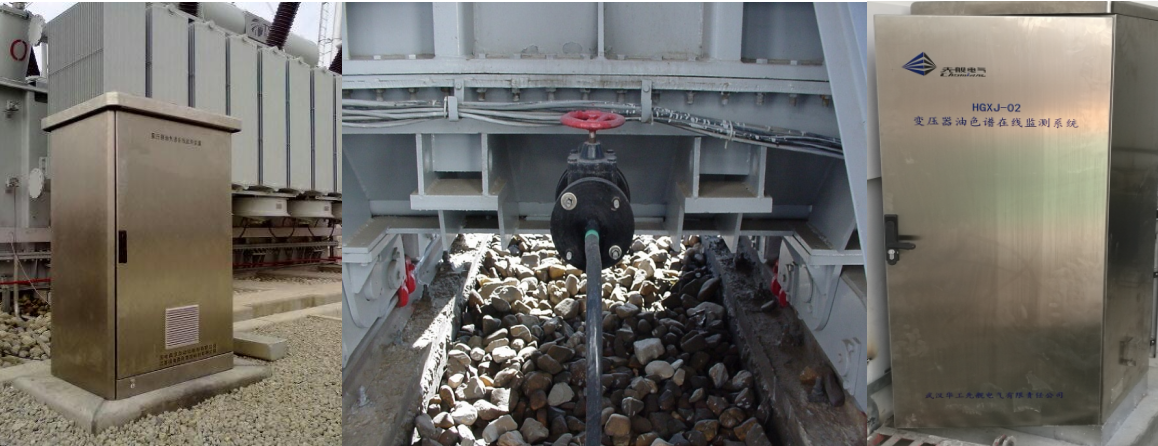

油色譜監測現場圖片

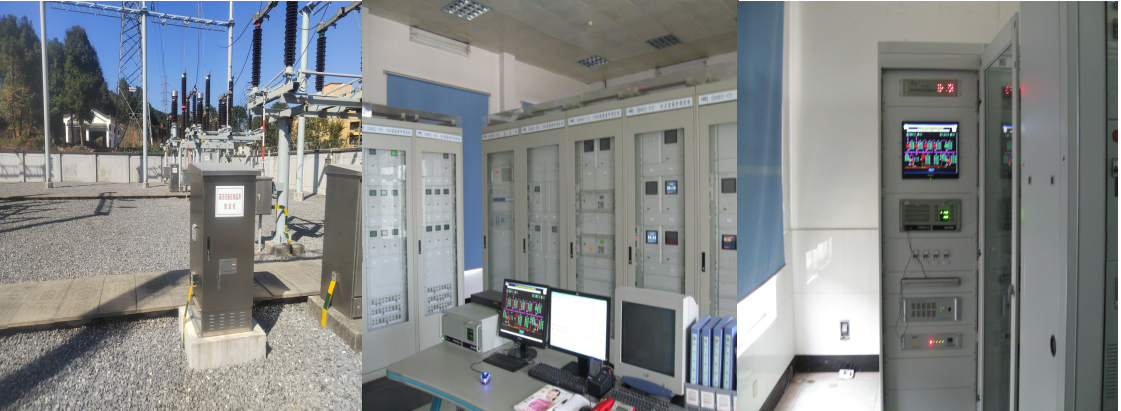

高壓設備在線監測現場圖片

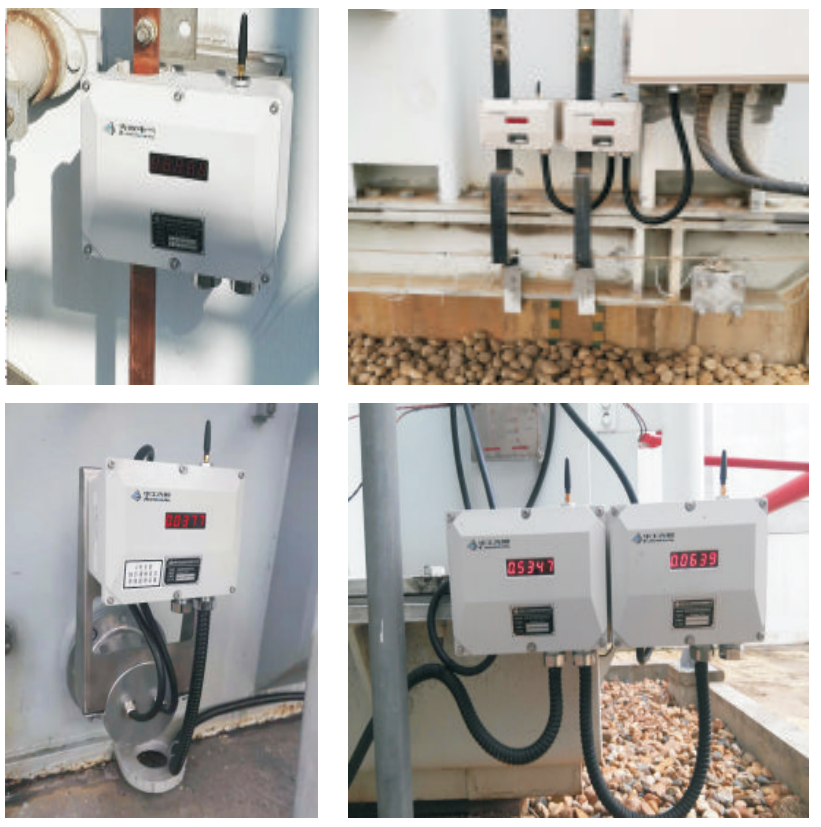

鐵芯/夾件在線監測現場圖片

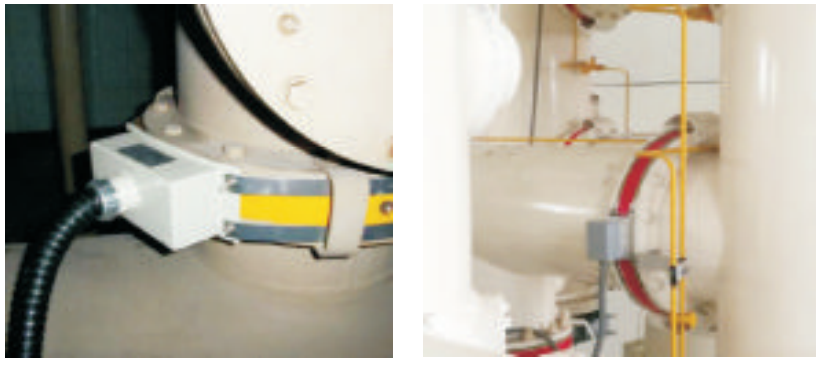

局放監測現場圖片

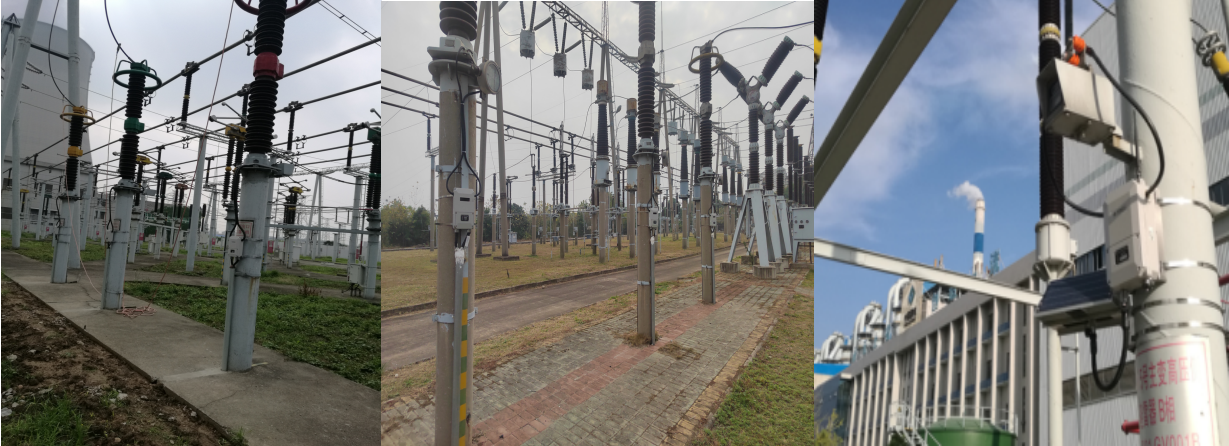

避雷器在線監測現場圖片

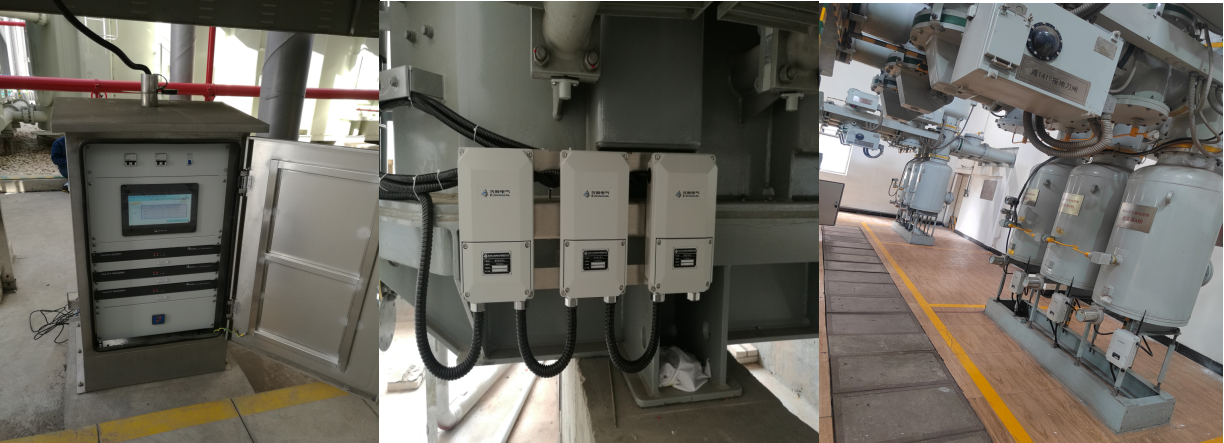

容性設備在線監測現場圖片

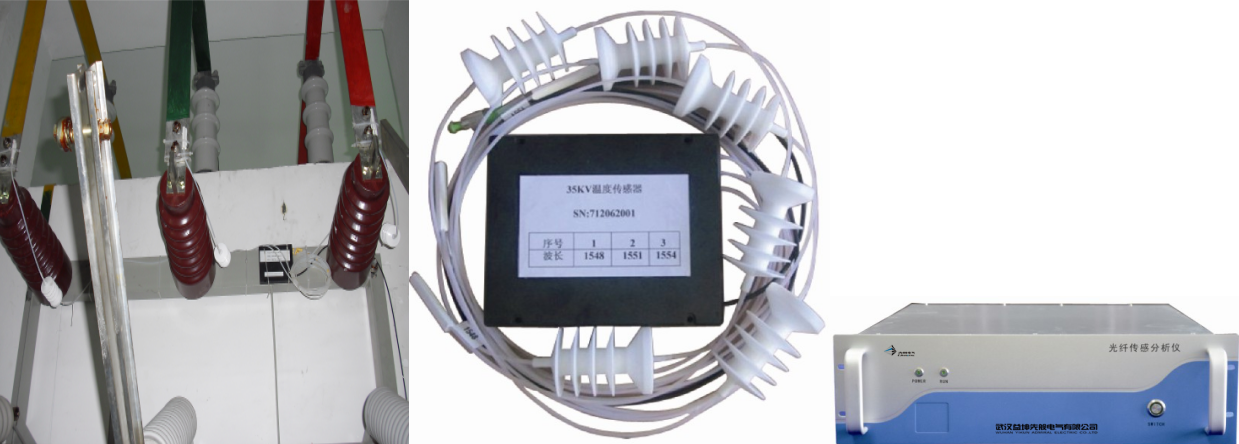

光纖測溫監測現場圖片

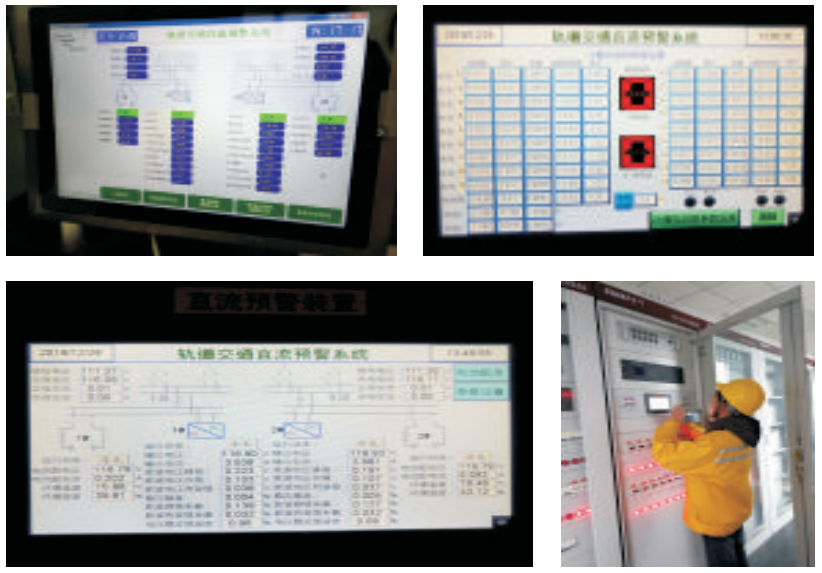

直流預警監測系統現場圖片
